1. App壳工程：负责管理各个业务组件和打包APK，没有具体的业务功能。
2. 业务组件层：根据不同的业务构成独立的业务组件，其中每个业务组件包含一个Export Module和Implement Module。
3. 功能组件层：
   对上层提供基础功能服务，如登录服务、打印服务、日志服务等。
4. 组件基础设施：包括WMRouter，提供页面路由服务和ServiceLoader接口调用服务，以及后面会介绍的组件消息总线框架：modular-event。

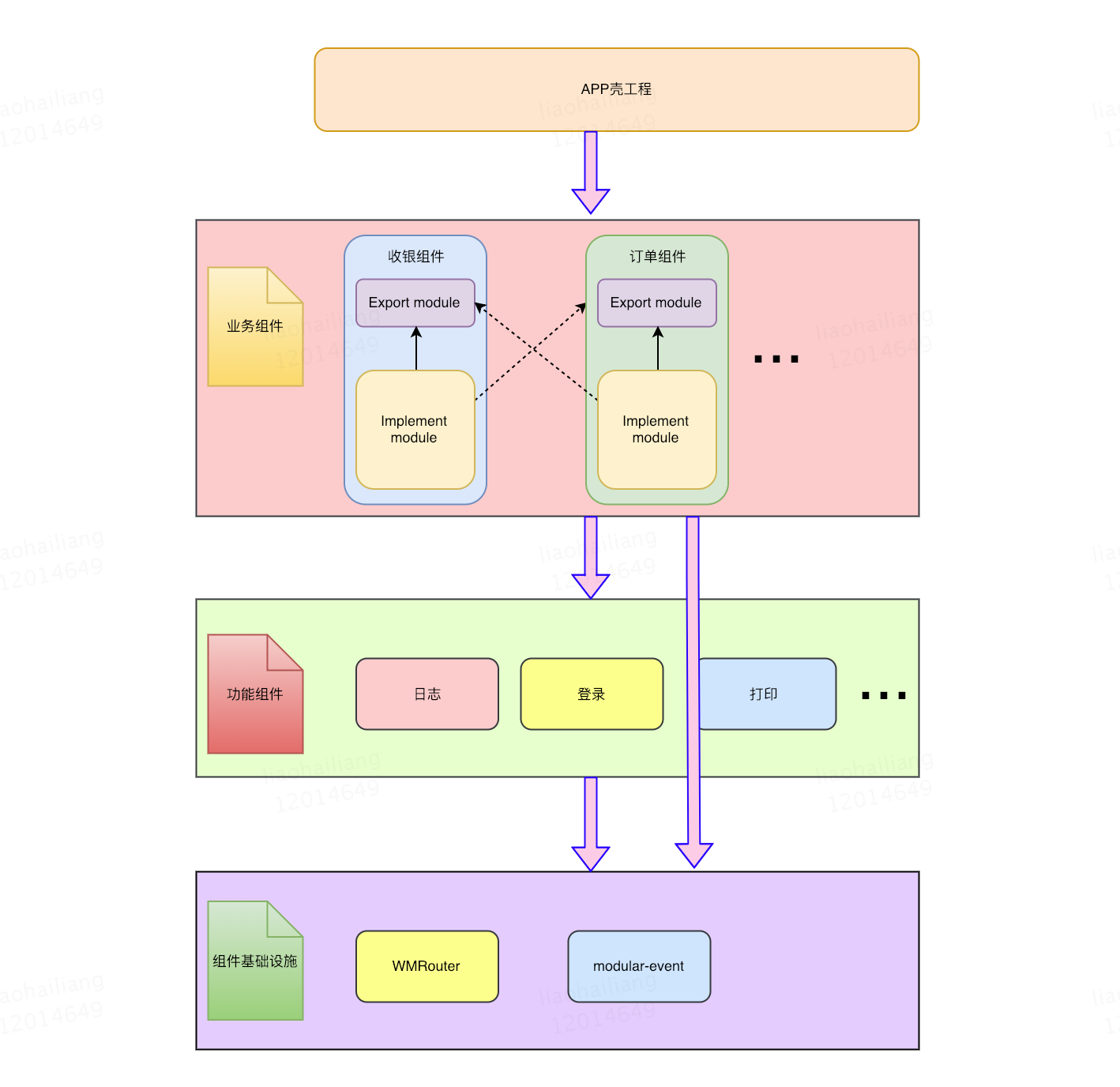

整体架构如下图所示：

分层结构

业务组件拆分

我们调研其他组件化方案的时候，发现很多组件方案都是把一个业务模块拆分成一个独立的业务组件，也就是拆分成一个独立的Module。而在我们的方案中，每个业务组件都拆分成了一个Export Module和Implement Module，为什么要这样做呢？

1. 避免循环依赖

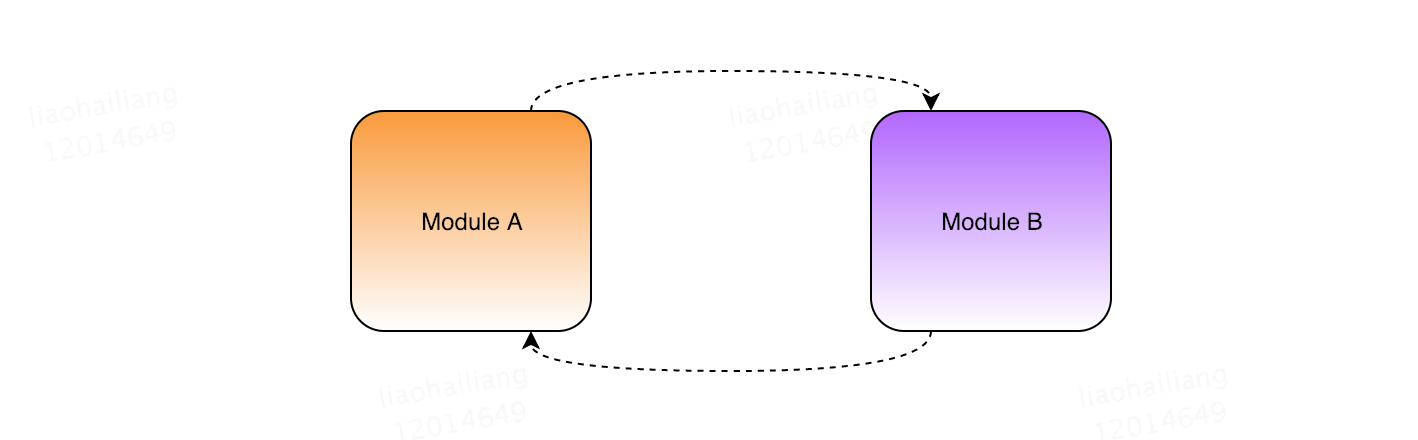

如果采用一个业务组件一个Module的方式，如果Module A需要调用Module B提供的接口，那么Module A就需要依赖Module。同时，如果Module B需要调用Module A的接口，那么Module B就需要依赖Module A。此时就会形成一个循环依赖，这是不允许的。

也许有些读者会说，这个好解决：可以把Module A和Module B要依赖的接口放到另一个Module中去，然后让Module A和Module B都去依赖这个Module就可以了。这确实是一个解决办法，并且有些项目组在使用这种把接口下沉的方法。

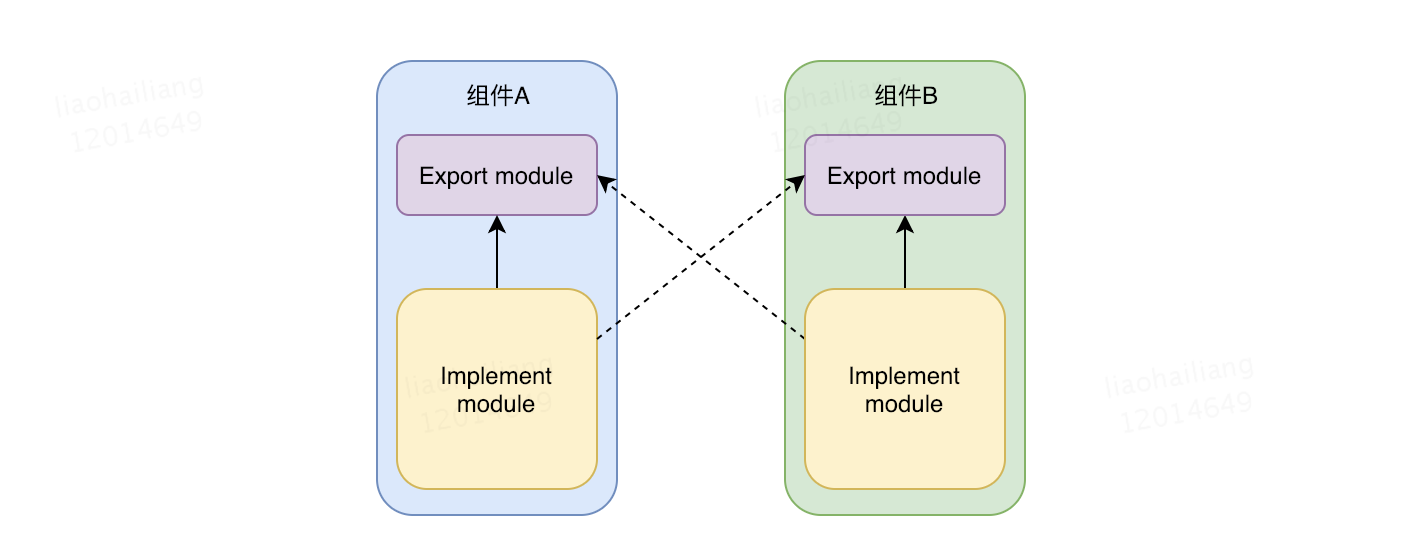

但是我们希望一个组件的接口，是由这个组件自己提供，而不是放在一个更加下沉的接口里面，所以我们采用了把每个业务组件都拆分成了一个Export Module和Implement Module。这样的话，如果Module A需要调用Module B提供的接口，同时Module B需要调用Module A的接口，只需要Module A依赖Module B Export，Module B依赖Module A Export就可以了。

组件结构

2. 业务组件完全平等

在使用单Module方案的组件化方案中，这些业务组件其实不是完全平等，有些被依赖的组件在层级上要更下沉一些。但是采用Export Module+Implement Module的方案，所有业务组件在层级上完全平等。

3. 功能划分更加清晰

每个业务组件都划分成了Export Module+Implement Module的模式，这个时候每个Module的功能划分也更加清晰。Export Module主要定义组件需要对外暴露的部分，主要包含：

• 对外暴露的接口，这些接口用WMRouter的ServiceLoader进行调用。
• 对外暴露的事件，这些事件利用消息总线框架modular-event进行订阅和分发。
• 组件的Router Path，组件化之前的工程虽然也使用了Router框架，但是所有Router Path都是定义在了一个下沉Module的公有Class中。这样导致的问题是，无论哪个模块添加/删除页面，或是修改路由，都需要去修改这个公有的Class。设想如果组件化拆分之后，某个组件新增了页面，还要去一个外部的Java文件中新增路由，这显然难以接受，也不符合组件化内聚的目标。因此，我们把每个组件的Router Path放在组件的Export Module中，既可以暴露给其他组件，也可以做到每个组件管理自己的Router Path，不会出现所有组件去修改一个Java文件的窘境。

Implement Module是组件实现的部分，主要包含：

• 页面相关的Activity、Fragment，并且用WMRouter的注解定义路由。
• Export Module中对外暴露的接口的实现。
• 其他的业务逻辑。

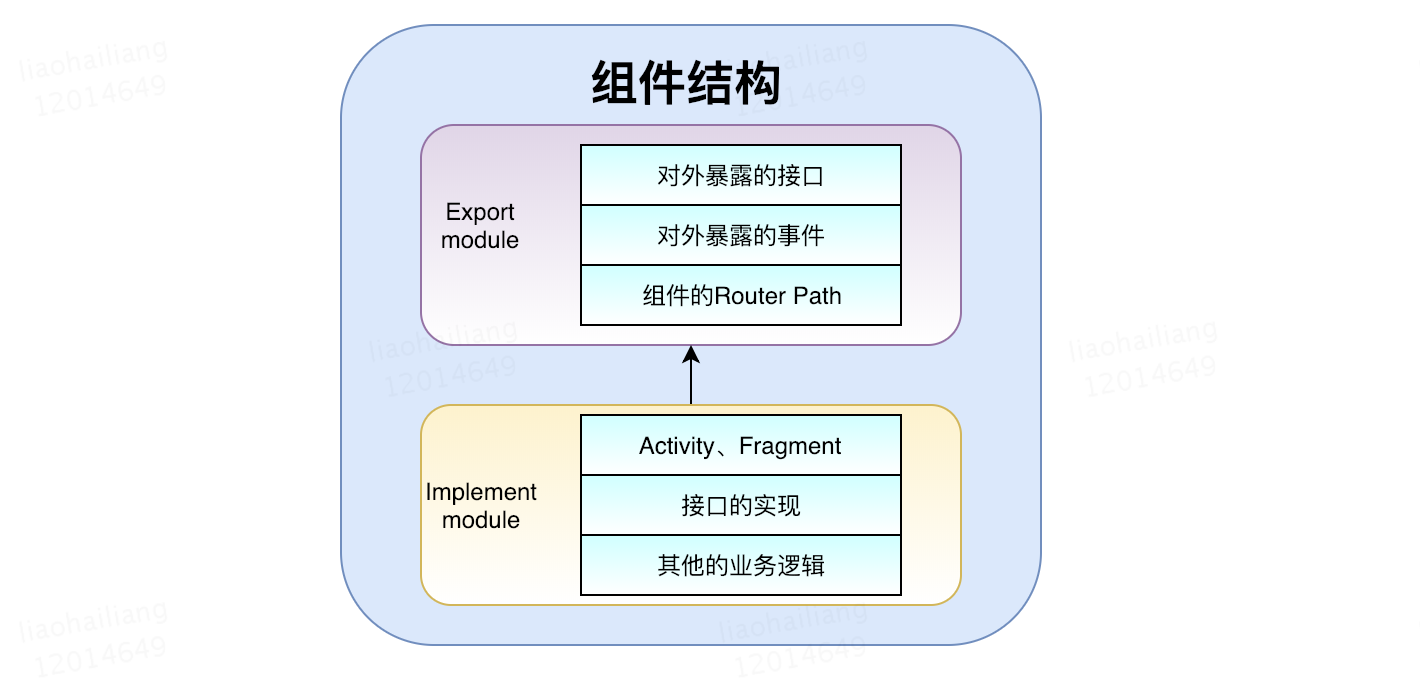

组件功能划分

组件功能划分

组件化消息总线框架modular-event

前文提到的实现组件化基础设施框架中，我们用外卖团队的WMRouter实现页面路由和组件间接口调用，但是却没有消息总线的基础框架，因此，我们自己开发了一个组件化消息总线框架modular-event。

为什么需要消息总线框架

既然已经有了ServiceLoader这种组件间接口调用的框架，为什么还需要消息总线这种方式呢？主要有两个理由。

1. 更进一步的解耦

基于接口调用的ServiceLoader框架的确实现了解耦，但是消息总线能够实现更彻底的解耦。接口调用的方式调用方需要依赖这个接口并且知道哪个组件实现了这个接口。消息总线方式发送者只需要发送一个消息，根本不用关心是否有人订阅这个消息，这样发送者根本不需要了解其他组件的情况，和其他组件的耦合也就越少。

2. 多对多的通信

基于接口的方式只能进行一对一的调用，基于消息总线的方式能够提供多对多的通信。

消息总线的优点和缺点

总的来说，消息总线最大的优点就是解耦，因此很适合组件化这种需要对组件间进行彻底解耦的场景。然而，消息总线被很多人诟病的重要原因，也确实是因为消息总线容易被滥用。消息总线容易被滥用一般体现在几个场景：

1. 消息难以溯源

有时候我们在阅读代码的过程中，找到一个订阅消息的地方，想要看看是谁发送了这个消息，这个时候往往只能通过查找消息的方式去“溯源”。导致我们在阅读代码，梳理逻辑的过程不太连贯，有种被割裂的感觉。

2. 消息发送比较随意，没有强制的约束

消息总线在发送消息的时候一般没有强制的约束。无论是EventBus、RxBus或是LiveDataBus，在发送消息的时候既没有对消息进行检查，也没有对发送调用进行约束。这种不规范性在特定的时刻，甚至会带来灾难性的后果。比如订阅方订阅了一个名为login_success的消息，编写发送消息的是一个比较随意的程序员，没有把这个消息定义成全局变量，而是定义了一个临时变量String发送这个消息。不幸的是，他把消息名称login_success拼写成了login_seccess。这样的话，订阅方永远接收不到登录成功的消息，而且这个错误也很难被发现。

组件化消息总线的设计目标

1. 消息由组件自己定义

以前我们在使用消息总线时，喜欢把所有的消息都定义到一个公共的Java文件里面。但是组件化如果也采用这种方案的话，一旦某个组件的消息发生变动，都会去修改这个Java文件。所以我们希望由组件自己来定义和维护消息定义文件。

2. 区分不同组件定义的同名消息

如果消息由组件定义和维护，那么有可能不同组件定义了重名的消息，消息总线框架需要能够区分这种消息。

3. 解决前文提到的消息总线的缺点

解决消息总线消息难以溯源和消息发送没有约束的问题。

基于LiveData的消息总线

组件化消息总线框架modular-event基于LiveData构建，使用LiveData构建消息总线有很多优点：

1. 使用LiveData构建消息总线具有生命周期感知能力，使用者不需要调用反注册，相比EventBus和RxBus使用更为方便，并且没有内存泄漏风险。
2. 使用普通消息总线，如果回调的时候Activity处于Stop状态，这个时候进行弹Dialog一类的操作就会引起崩溃。使用LiveData构建消息总线完全没有这个风险。

组件消息总线modular-event的实现

解决不同组件定义了重名消息的问题

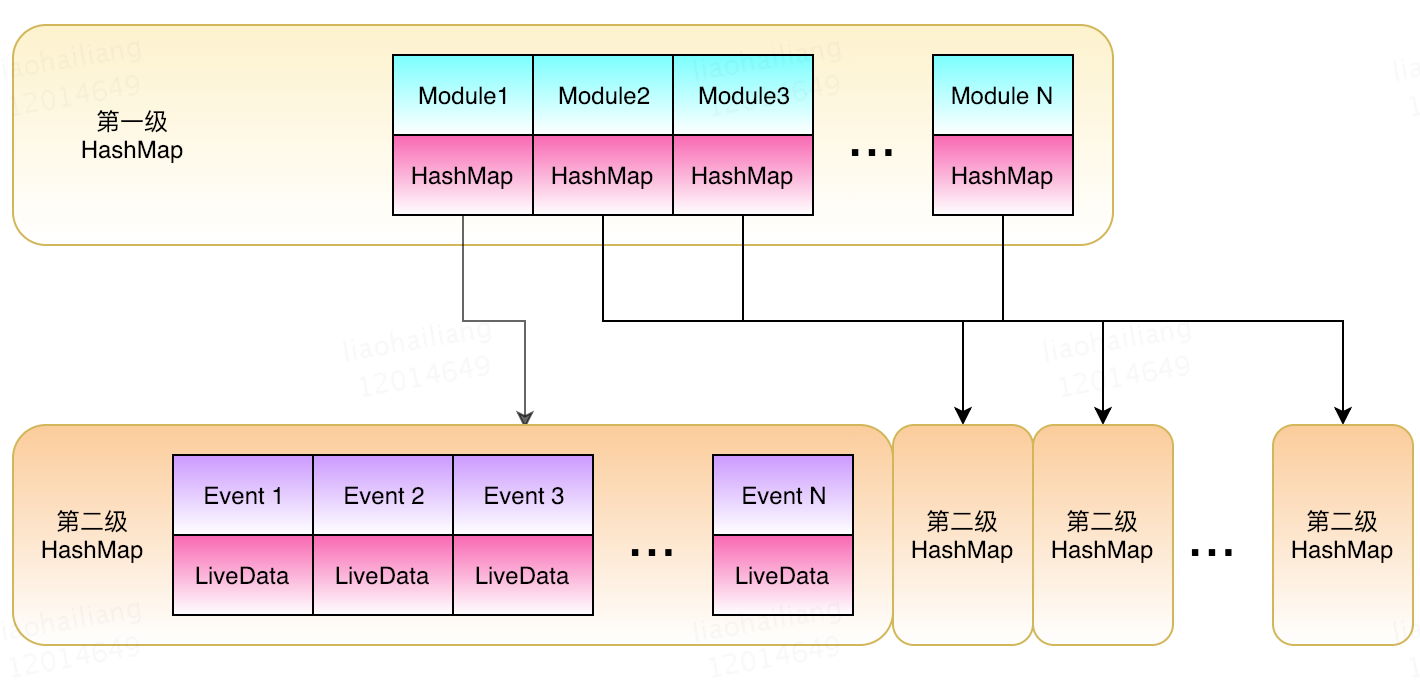

其实这个问题还是比较好解决的，实现的方式就是采用两级HashMap的方式解决。第一级HashMap的构建以ModuleName作为Key，第二级HashMap作为Value；第二级HashMap以消息名称EventName作为Key，LiveData作为Value。查找的时候先用组件名称ModuleName在第一级HashMap中查找，如果找到则用消息名EventName在第二级HashName中查找。整个结构如下图所示：

消息总线结构

对消息总线的约束

我们希望消息总线框架有以下约束：

1. 只能订阅和发送在组件中预定义的消息。换句话说，使用者不能发送和订阅临时消息。
2. 消息的类型需要在定义的时候指定。
3. 定义消息的时候需要指定属于哪个组件。

如何实现这些约束

1. 在消息定义文件上使用注解，定义消息的类型和消息所属Module。
2. 定义注解处理器，在编译期间收集消息的相关信息。
3. 在编译器根据消息的信息生成调用时需要的interface，用接口约束消息发送和订阅。
4. 运行时构建基于两级HashMap的LiveData存储结构。
5. 运行时采用interface+动态代理的方式实现真正的消息订阅和发送。

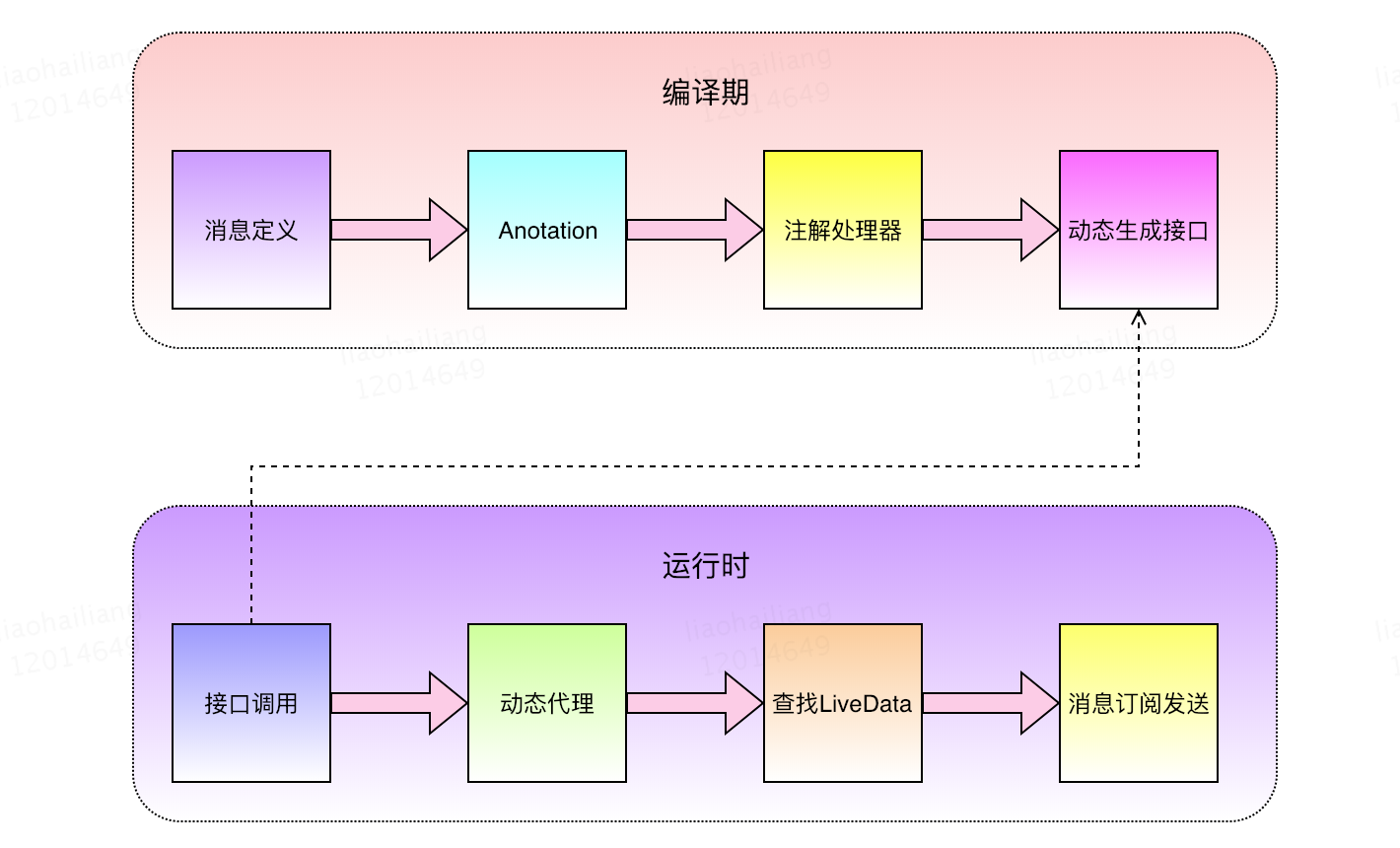

整个流程如下图所示：

消息总线modular-event的结构

• modular-event-base：定义Anotation及其他基本类型
• modular-event-core：modular-event核心实现
• modular-event-compiler：注解处理器
• modular-event-plugin：Gradle Plugin

Anotation

• @ModuleEvents：消息定义

@Retention(RetentionPolicy.SOURCE)
@Target(ElementType.TYPE)
public @interface ModuleEvents {undefined
String module() default “”;
}

• @EventType：消息类型

@Retention(RetentionPolicy.SOURCE)
@Target(ElementType.FIELD)
public @interface EventType {undefined
Class value();
}

消息定义

通过@ModuleEvents注解一个定义消息的Java类，如果@ModuleEvents指定了属性module，那么这个module的值就是这个消息所属的Module，如果没有指定属性module，则会把定义消息的Java类所在的包的包名作为消息所属的Module。

在这个消息定义java类中定义的消息都是public static final String类型。可以通过@EventType指定消息的类型，@EventType支持java原生类型或自定义类型，如果没有用@EventType指定消息类型，那么消息的类型默认为Object，下面是一个消息定义的示例：

//可以指定module，若不指定，则使用包名作为module名
@ModuleEvents()
public class DemoEvents {undefined

//不指定消息类型，那么消息的类型默认为Object
public static final String EVENT1 = “event1”;

//指定消息类型为自定义Bean
@EventType(TestEventBean.class)
public static final String EVENT2 = “event2”;

//指定消息类型为java原生类型
@EventType(String.class)
public static final String EVENT3 = “event3”;
}

interface自动生成

我们会在modular-event-compiler中处理这些注解，一个定义消息的Java类会生成一个接口，这个接口的命名是EventsDefineOf+消息定义类名，例如消息定义类的类名为DemoEvents，自动生成的接口就是EventsDefineOfDemoEvents。消息定义类中定义的每一个消息，都会转化成接口中的一个方法。使用者只能通过这些自动生成的接口使用消息总线。我们用这种巧妙的方式实现了对消息总线的约束。前文提到的那个消息定义示例DemoEvents.java会生成一个如下的接口类：

package com.sankuai.erp.modularevent.generated.com.meituan.jeremy.module_b_export;

public interface EventsDefineOfDemoEvents extends com.sankuai.erp.modularevent.base.IEventsDefine {undefined
com.sankuai.erp.modularevent.Observable EVENT1();

com.sankuai.erp.modularevent.Observable EVENT2(
);

com.sankuai.erp.modularevent.Observable EVENT3();
}

关于接口类的自动生成，我们采用了square/javapoet来实现，网上介绍JavaPoet的文章很多，这里就不再累述。

使用动态代理实现运行时调用

有了自动生成的接口，就相当于有了一个壳，然而壳下面的所有逻辑，我们通过动态代理来实现，简单介绍一下代理模式和动态代理：

• 代理模式： 给某个对象提供一个代理对象，并由代理对象控制对于原对象的访问，即客户不直接操控原对象，而是通过代理对象间接地操控原对象。
• 动态代理： 代理类是在运行时生成的。也就是说Java编译完之后并没有实际的class文件，而是在运行时动态生成的类字节码，并加载到JVM中。

在动态代理的InvocationHandler中实现查找逻辑：

1. 根据interface的typename得到ModuleName。
2. 调用的方法的methodname即为消息名。
3. 根据ModuleName和消息名找到相应的LiveData。
4. 完成后续订阅消息或者发送消息的流程。

。也就是说Java编译完之后并没有实际的class文件，而是在运行时动态生成的类字节码，并加载到JVM中。

在动态代理的InvocationHandler中实现查找逻辑：

1. 根据interface的typename得到ModuleName。
2. 调用的方法的methodname即为消息名。
3. 根据ModuleName和消息名找到相应的LiveData。
4. 完成后续订阅消息或者发送消息的流程。
